การออกแบบแม่พิมพ์ครอบครัว

■ภาพรวม

สำหรับแม่พิมพ์ที่มีหลายช่องการออกแบบของนักวิ่งและระบบ gating เป็นสิ่งสำคัญ พารามิเตอร์ที่สำคัญคือความสมดุลในการเติมซึ่งทำให้มั่นใจได้ว่าวัสดุสามารถเติมเต็มช่องว่างพร้อมกันป้องกันปัญหาการขึ้นรูปการฉีดเช่นเสี้ยนและการติดเชื้อรา ดังนั้นการเติมยอดคงเหลือจึงเชื่อมโยงอย่างใกล้ชิดกับคุณภาพของผลิตภัณฑ์

สำหรับแม่พิมพ์ 128-Cavity ที่พัฒนาโดย Greedaikinmold บริษัท ของเราการเติมยอดคงเหลือนั้นทำได้ผ่านโครงสร้างระบบนักวิ่งที่เป็นนวัตกรรม

■จุดออกแบบคีย์

1. Hot Runner Manifold Design

2. นักวิ่งของ Manifold ใช้การออกแบบที่มีคะแนนและลดลง

สำหรับการออกแบบแม่พิมพ์หลายเซลล์ความสมดุลของนักวิ่งเป็นปัจจัยสำคัญในการกำหนดคุณภาพของผลิตภัณฑ์ ในระหว่างกระบวนการออกแบบโซลูชันต่าง ๆ จะถูกวิเคราะห์และจำลองและผ่านการเปรียบเทียบระบบนักวิ่งร้อนแบบเลเยอร์จะถูกนำมาใช้ นักวิ่งฮอตภายในใช้แนวคิดการออกแบบนักวิ่งที่ลดลงแบบขั้นตอน

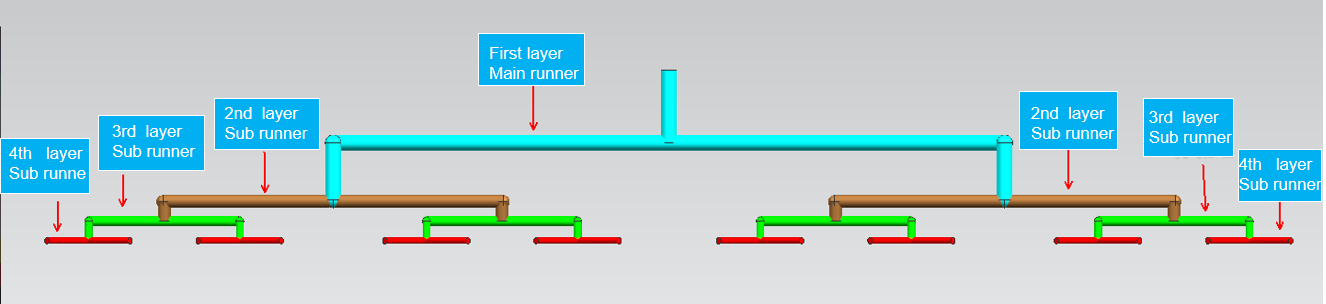

รูปแบบ gating หลักมีดังนี้:

1. เชื้อราที่หลากหลายแบ่งออกเป็นสองชั้น - ชั้นแรกแยกออกจากหัวฉีดฉีดหลักออกเป็นสี่กลุ่มของระบบวิ่งหลัก;

2. ชั้นที่สองประกอบด้วยสี่ระบบท่อร่วมแต่ละระบบที่ได้รับการเลี้ยงดูโดยนักวิ่งสาขาจากหัวฉีดหลัก นักวิ่งภายในท่อร่วมจะถูกแบ่งออกเป็นสามชั้นในที่สุดก็เข้าสู่ปลายร้อนจากนักวิ่งย่อยก่อนที่จะเติมผลิตภัณฑ์ ที่นี่นักวิ่งแต่ละคนมีความสมดุลเพื่อให้แน่ใจว่าการเติมพร้อมกันสำหรับโพรงทั้งหมด 128 ตัวเสร็จสิ้นการฉีดในเวลาเดียวกัน สิ่งนี้รับประกันคุณภาพของผลิตภัณฑ์ปรับปรุงผลผลิตอย่างมีนัยสำคัญและเพิ่มอัตราการรับรองผลิตภัณฑ์อย่างมาก
