การออกแบบขั้นพื้นฐานของบล็อกฐานแม่พิมพ์

■การออกแบบแม่พิมพ์

แม่พิมพ์ที่มีความยาวหรือความกว้างของฐานแม่พิมพ์เกิน 800 มม. (รวม) จะต้องได้รับการออกแบบด้วยบล็อก จำกัด อย่างน้อยสี่บล็อก ในกรณีอื่น ๆ จำนวนบล็อกขีด จำกัด อาจถูกปรับตามจำนวนหลุมพินอีเจ็คเตอร์ แต่จะต้องไม่น้อยกว่าจำนวนหลุมพินอีเจ็คเตอร์

ตรวจสอบให้แน่ใจว่ามีการจัดเรียงสมมาตร

โดยทั่วไปบล็อกขีด จำกัด ควรอยู่ในตำแหน่งด้านบนหรือใกล้กับรูพินอีเจ็คเตอร์

■วิธีการออกแบบ

บล็อกขีด จำกัด จะต้องได้รับการออกแบบโดยตรงในโครงสร้างแม่พิมพ์ 3 มิติและประกอบอย่างสม่ำเสมอบนแผ่นอีเจ็คเตอร์ (ดังแสดงในรูปด้านล่าง) พวกเขาจะต้องกลึงโดยตรงโดยผู้ผลิตฐานแม่พิมพ์

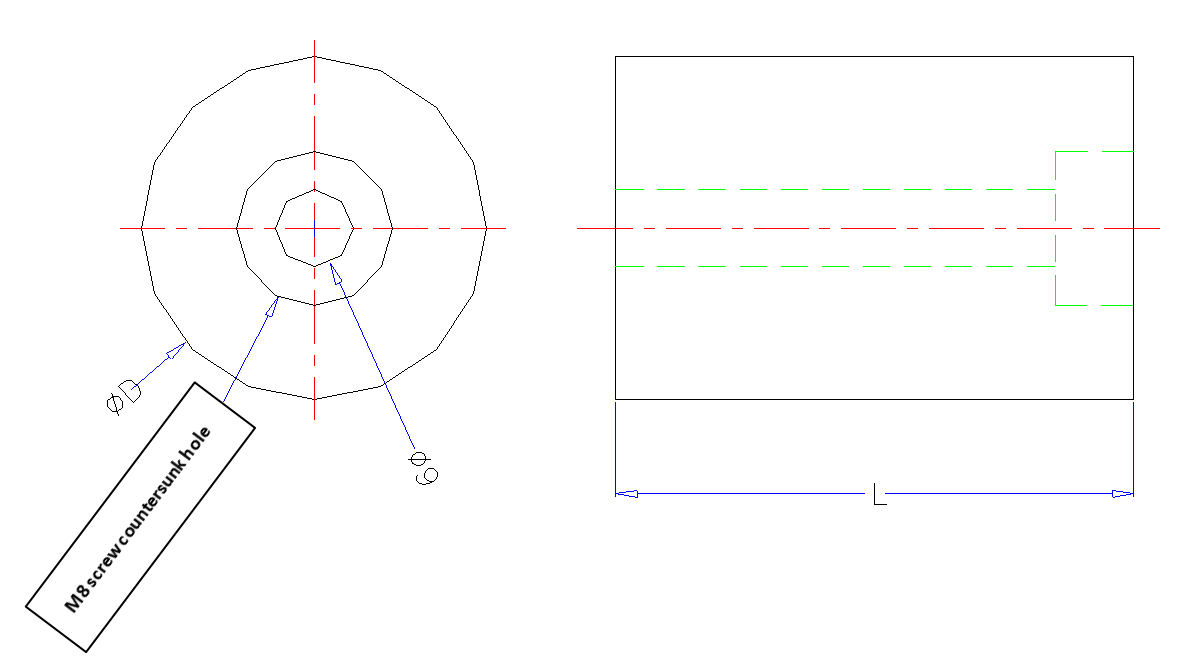

■มิติของจุก

เมื่อพิจารณาตำแหน่งของพวกเขาจะต้องมีการปรับที่ยืดหยุ่นเพื่อให้แน่ใจว่าไม่มีการรบกวนกับหมุดอีเจ็คเตอร์แขนเสื้อตัวยก, ตัวยกมุม, เสารองรับ, แท่งสปริงโหลดหรือเสาไกด์แผ่นอีเจ็คเตอร์
