การวิจัยและการประยุกต์ใช้เทคโนโลยีการปั๊มโลหะแผ่นหนึ่งออก

■พื้นหลัง

ด้วยการอัพเกรดประสิทธิภาพการใช้พลังงานของเครื่องปรับอากาศในปี 2020 กลุ่มได้พัฒนาขึ้นพร้อมกันสำหรับการตายหลายครั้งและปุ่มฟังก์ชั่นภายในจำนวนมากทำให้เกิดสากลซึ่งนำไปสู่ความต้องการการผลิตที่เพิ่มขึ้น ประสิทธิภาพการผลิตชิ้นเดียวที่มีอยู่ในปัจจุบันไม่สามารถตอบสนองปริมาณคำสั่งซื้อได้และแผนก Stampig กำลังเผชิญกับแรงกดดันจากการส่งมอบ

■ วัตถุประสงค์

เพื่อตอบสนองความต้องการของคำสั่งผลิต ปรับปรุงประสิทธิภาพการผลิตลดต้นทุนการผลิตต่อหน่วยและเพิ่มความสามารถในการแข่งขันของตลาดขององค์กร ในขณะที่การกดหมัดขนาดเล็ก (200 ตัน) ภายในกลุ่มกำลังค่อยๆถูกกำจัดไปอย่างค่อยเป็นค่อยไปแผนใหม่เป็นเครื่องกดขนาดใหญ่ที่มีขนาดใหญ่ ก่อนหน้านี้แม่พิมพ์ต่อเนื่องของฐานและวงเล็บวาล์วถูกผลิตก่อนหน้านี้โดยกดหมัด 200-250 ตัน เพื่อที่จะร่วมมือกับการวางแผนการผลิตของสายการผลิตใหม่ฐานและวงเล็บวาล์วจะผลิตโดยอุปกรณ์ขนาดใหญ่ 400t Punch Press ในอนาคต ซึ่งจะส่งผลให้เกิดเศษพลังงานของเครื่องส่วนเกิน

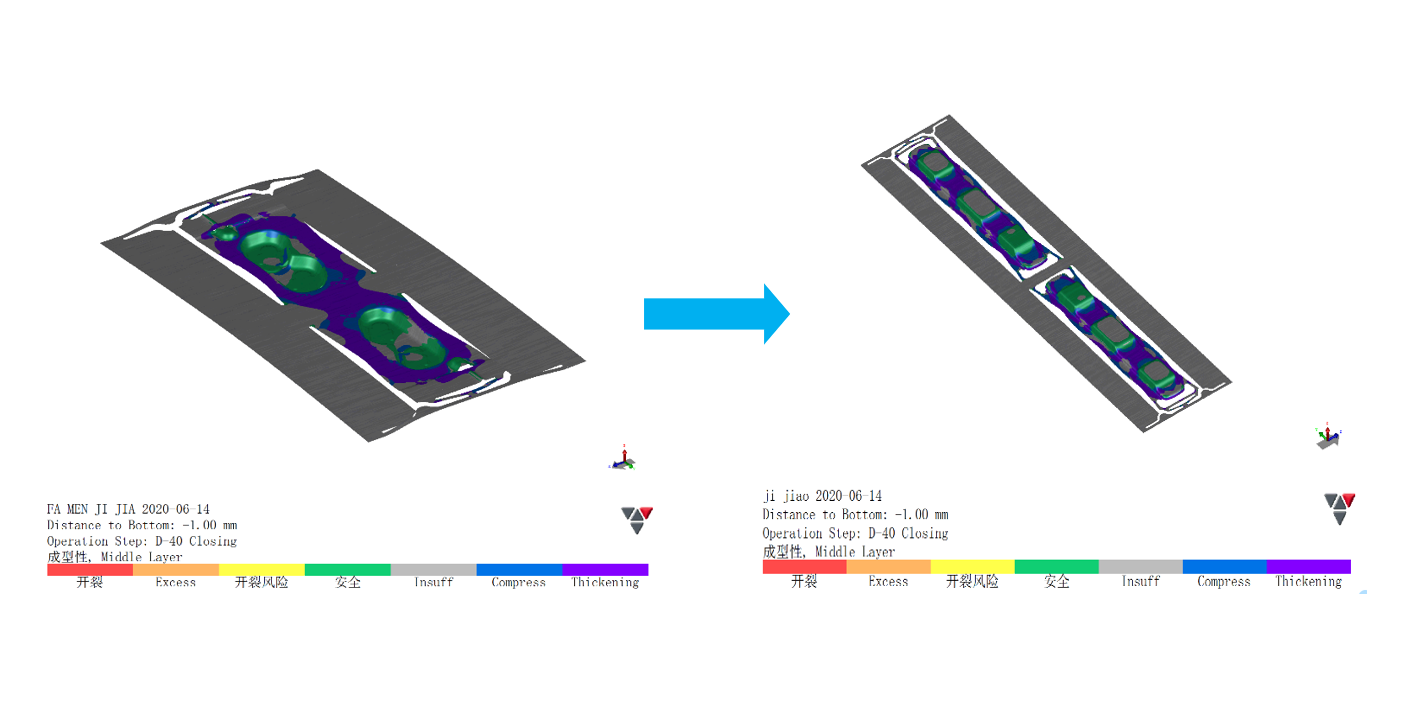

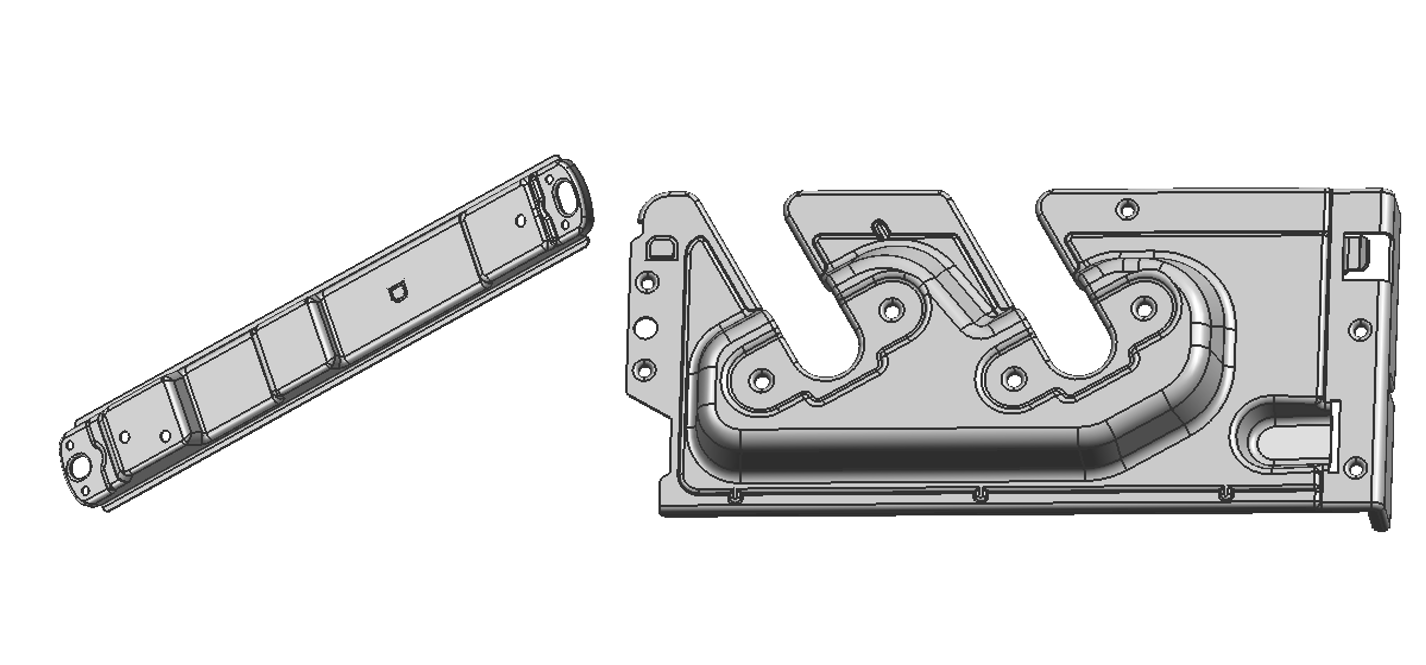

ดังนั้นจึงมีการตัดสินใจที่จะทำการวิเคราะห์ความสามารถในการสร้าง CAE ทางเทคนิคของวงเล็บฐานและวาล์วในส่วนที่พบบ่อยของหลายตายตามรูปแบบการตีหนึ่งครั้ง ผลการวิจัยพบว่าเสถียรภาพการให้อาหารความน่าเชื่อถือการเชื่อมต่อผลิตภัณฑ์และการสร้างแรงที่จำเป็นต้องมีทั้งหมดเป็นไปตามเงื่อนไขการผลิต ตัวยึดเท้าฐานและวาล์วสามารถเปลี่ยนได้จากวิธีการตีหนึ่งแบบดั้งเดิมเป็นหนึ่งครั้งเพื่อลดพลังการเจาะเครื่องและปรับปรุงประสิทธิภาพการผลิต

■การวิเคราะห์ข้อดีหลังการปรับปรุง

	ประสิทธิภาพการผลิตที่ดีขึ้น : การปั๊มหนึ่งครั้งผลิตผลิตภัณฑ์สองรายการโดยเพิ่มประสิทธิภาพการผลิตเป็นสองเท่าในทางทฤษฎีและวงจรการส่งมอบที่ทำให้สั้นลง
	ลดต้นทุน: เพิ่มผลผลิตต่อหน่วยเวลาลดค่าเสื่อมราคาอุปกรณ์ค่าแรงและค่าตัดจำหน่ายอื่น ๆ
	การใช้อุปกรณ์ที่ได้รับการปรับปรุง: ลดเวลาว่างของอุปกรณ์และให้การเล่นอย่างเต็มที่กับความจุอุปกรณ์
	ข้อได้เปรียบของพื้นที่พื้น: เมื่อเทียบกับสองชิ้นส่วนที่ตายแล้วหนึ่งชิ้นส่วนหนึ่งฮิตสองใช้พื้นที่การผลิตน้อยลง

■ การเปรียบเทียบความคุ้มค่า

การเปรียบเทียบต้นทุน:

การเปรียบเทียบผลประโยชน์:

■ ปัญหาและการแก้ปัญหา

(1) เสถียรภาพการให้อาหารอย่างต่อเนื่อง

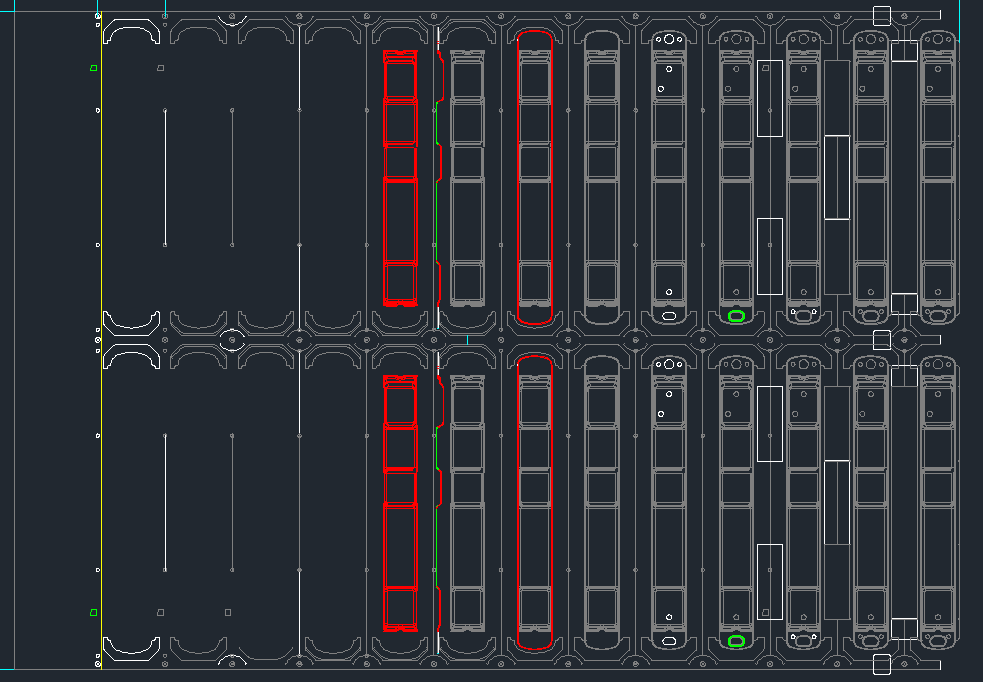

เค้าโครงคู่ (สองออก) ต้องการความกว้างเกือบสองเท่าเมื่อเทียบกับการผลิตแบบแถบเดียว (หนึ่งออก) ซึ่งจำเป็นต้องให้ความสนใจเป็นพิเศษกับความมั่นคงของเค้าโครงและความแข็งแรงของแถบที่เพียงพอ การวิเคราะห์ CAE ที่ครอบคลุมควรดำเนินการล่วงหน้าเพื่อประเมินปัญหาการรวบรวมวัสดุและป้องกันเศษวัสดุที่เกิดจากระดับการให้อาหารมากเกินไป

(2) วิธีแก้ปัญหาการตาย

ไม่ว่าแรงตายจะมีความสมดุลการจัดเรียงของไนโตรเจนสปริงและสปริงธรรมดาเพื่อให้แน่ใจว่าคุณภาพของการปั้นผลิตภัณฑ์แรง ฯลฯ

■ การปรับแต่งและสรุปเทคโนโลยีและประสบการณ์

(1) จำเป็นต้องมีการฉีกขาดก่อนที่จะยืดเพื่อให้แน่ใจว่าวัสดุสามารถไหลได้ในระหว่างกระบวนการยืด

(2) ต้องมีจุดเชื่อมต่ออย่างน้อย 3 จุดเพื่อให้แน่ใจว่าสมดุลของการให้อาหาร

■ การปรับแต่งและสรุปเทคโนโลยีและประสบการณ์

(1) จำเป็นต้องมีการฉีกขาดก่อนที่จะยืดเพื่อให้แน่ใจว่าวัสดุสามารถไหลได้ในระหว่างกระบวนการยืด

(2) ต้องมีจุดเชื่อมต่ออย่างน้อย 3 จุดเพื่อให้แน่ใจว่าสมดุลของการให้อาหาร
